Un schéma processus représente de façon graphique un processus métier.
Exemple de schéma processus cliquer pour élargir

Le schéma processus représente de façon graphique le séquencement des taches et activités au sein d'un processus.



Cette représentation porte également le nom de diagramme de flux, et lorsque les rôles sont spécifiés, on l'appelle logigramme ou flugramme.





Nous formons et accompagnons vos équipes savoir réaliser des schémas processus. Nous pouvons également vous conseiller dans la mise en place d'un logiciel pour modéliser les schémas de processus avec le logiciel BPM Signavio.



Le schéma processus pourquoi faire?

Le schéma de processus est un outil du management par processus qui permet :

  • de représenter le séquencement des taches et activités d'un processus
  • de montrer rôles et interactions en logigrammes pour communiquer
  • de standardiser l’organisation d travail pour l'améliorer

Principes de représentation d'un schéma processus

Le schéma de processus représente le séquencement des différentes taches et activités d'un processus avec des éléments normalisés.

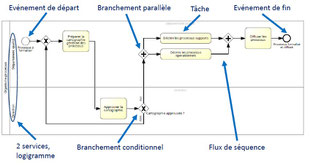

Principes du schéma de processus, cliquer pour élargir

Pour réaliser un schéma processus, on utilise des éléments de modélisation  qui vont permettre de représenter taches, activités, rôles, logiques et séquencement.



Ces éléments peuvent être issus d'un standard de modélisation, comme BPMN2.0.







Les principales composantes d'un schéma processus sont :

  • les événements de départ et de fin
  • les connecteurs logiques "ou" et "et" (branchements parallèles et conditionnels)
  • les taches
  • les flux de séquence
  • les couloirs ou corridors
  • les descriptifs éventuels d'attributs

Les schémas de processus d'une organisation peuvent être rassemblés dans la cartographie détaillée des processus,  pour décrire l'ensemble de l'organisation du travail de l'entreprise.



Outil pour réaliser facilement un schéma processus

Le logiciel schéma processus Signavio facilite la modélisation de processus en logigrammes.
Logiciel de schéma processus Signavio

 Nous vous conseillons sur l'utilisation du logiciel de modélisation de schémas processus Signavio.



Ce logiciel utilise jusque sur 103 éléments de modélisation et offre plusieurs fonctionnalités pour gérer votre organisation en numérique :

  • édition collaborative
  • simulation de processus
  • assistant de correction
  • traçabilité des évolutions
  • gestion des attributs
  • gestion du référentiel d'organisation

Prenez contact avec nous pour obtenir un essai gratuit du logiciel SIGNAVIO



Les éléments de représentation d'un schéma processus

Un schéma processus peut être modélisé avec des éléments du standard BPMN 2.0.

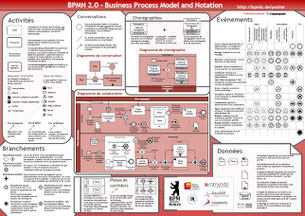

Eléments de modélisation du standard BPMN 2.0

Nous recommandons de modéliser les schémas processus en utilisant un nombre limité d'éléments, afin de faciliter l'appropriation de cette représentation parmi les équipes.



On parvient en général à modéliser un processus en utilisant une dizaine d'éléments.



Ceux ci peuvent être issus de la norme BPMN 2.0, qui propose plus de 100 éléments de modélisation pour décrire toutes les situations.


Exemple de schéma processus

Processus de sécurité

Exemple de schéma processus avec 2 rôles décrivant un processus de sécurité d'accès à un site.
Exemple de schéma processus, cliquer pour élargir

Dans cet exemple de schéma processus, on distingue deux rôles représentés par deux corridors : un service demandeur d'une autorisation d'accès d'une part, et un service sécurité (corridor du bas).



le processus commence lorsqu'un visiteur est à accueillir et se termine lorsque l'autorisation ou le refus d'accès est notifié au visiteur.
